Crea un circuito sencillo conectando un LED en serie con una resistencia al polo positivo de una batería; así evitarás que el LED se queme.


Para hacer circuitos con LEDs y resistencias, es fundamental entender algunos conceptos básicos de electricidad y electrónica. Un circuito simple se compone de una fuente de energía, un LED y una resistencia. El LED (Diodo Emisor de Luz) es un componente que emite luz cuando una corriente eléctrica pasa a través de él, mientras que la resistencia se utiliza para limitar la cantidad de corriente que fluye hacia el LED, evitando que se queme.

Exploraremos los pasos básicos para construir circuitos simples utilizando LEDs y resistencias, ideales para principiantes. Aprenderemos sobre los componentes necesarios, cómo calcular el valor de la resistencia adecuada y cómo montar el circuito de manera segura. Al final, estarás listo para realizar tus propios proyectos de iluminación utilizando LEDs, una forma eficiente y divertida de adentrarte en el mundo de la electrónica.

Componentes necesarios

  • LEDs: Existen diferentes colores y tamaños, cada uno con un voltaje de funcionamiento específico.

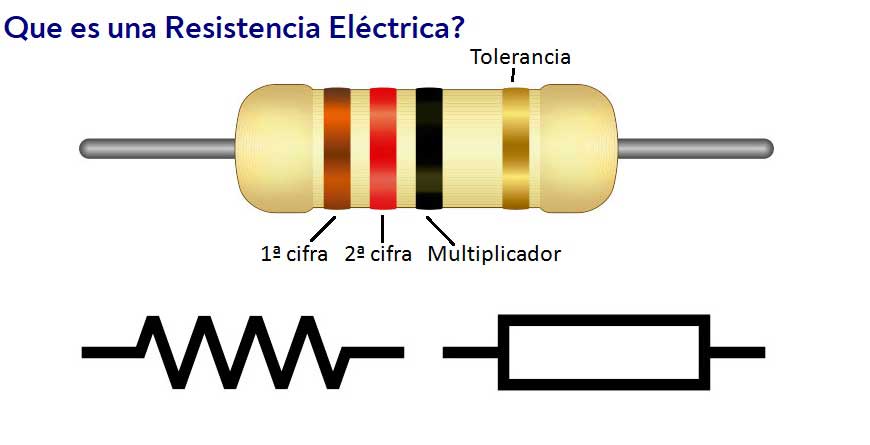

  • Resistencias: Se utilizan para limitar la corriente; el valor dependerá del tipo de LED.
  • Fuente de energía: Puede ser una batería de 9V o una fuente de alimentación de baja tensión.
  • Protoboard: Una placa de pruebas que permite hacer circuitos sin soldadura.
  • Conductores: Cables para conectar los componentes.

Cálculo de la resistencia

Para determinar el valor de la resistencia que necesitas, puedes usar la ley de Ohm, que establece que la corriente (I) es igual a la tensión (V) dividida por la resistencia (R). La fórmula se expresa como:

I = V / R

Para un LED típico, su voltaje de funcionamiento es de aproximadamente 2V y su corriente ideal es de 20mA (0.02A). Si utilizamos una batería de 9V, el cálculo sería:

R = (V fuente – V LED) / I

R = (9V – 2V) / 0.02A = 350 ohms

Por lo tanto, necesitarías una resistencia de 350 ohms. Puedes usar una resistencia estándar de 330 ohms o 390 ohms como alternativas, ya que son más comunes.

Pasos para armar el circuito

  1. Coloca el LED: Inserta el LED en el protoboard, asegurándote de que el terminal más largo (ánodo) esté conectado al positivo y el más corto (cátodo) al negativo.
  2. Conecta la resistencia: Conecta una terminal de la resistencia al cátodo del LED y la otra terminal a la línea negativa del protoboard.
  3. Conecta la fuente de energía: Conecta el terminal positivo de la batería al ánodo del LED y el terminal negativo a la línea negativa del protoboard.
  4. Verifica las conexiones: Antes de encender el circuito, asegúrate de que todas las conexiones estén firmes y correctas.

Siguiendo estos pasos, podrás crear un circuito básico con LEDs y resistencias que no solo iluminará tu espacio, sino que también te dará una base sólida para continuar aprendiendo sobre electrónica.

Guía paso a paso para montar tu primer circuito LED

Una de las mejores maneras de comenzar en el mundo de la electrónica es montando un circuito simple con LEDs (diodos emisores de luz) y resistencias. Esta guía te llevará a través de un proceso sencillo que te ayudará a entender los conceptos básicos y, al mismo tiempo, disfrutar de la experiencia de ver tu creación en acción.

Materiales necesarios

  • LED (uno o varios, dependiendo del diseño)
  • Resistencia (generalmente entre 220 y 1k ohmios)
  • Placa de pruebas (breadboard)
  • Fuente de alimentación (como una batería de 9V o un adaptador USB)
  • Wires de conexión (cables jumper)
  • Multímetro (opcional, pero recomendado)

Pasos para montar el circuito

  1. Identifica el LED: Los LEDs tienen dos patas; la pata larga es el ánodo (+) y la corta es el cátodo (-). Asegúrate de conectar el ánodo al lado positivo de la fuente de alimentación.
  2. Conectar la resistencia: Coloca la resistencia en la placa de pruebas y conecta uno de sus extremos al ánodo del LED. El otro extremo de la resistencia se conectará al lado negativo de la fuente de alimentación.
  3. Conectar el cátodo: Conecta la pata corta del LED (cátodo) a la línea negativa de la placa de pruebas.
  4. Fuente de alimentación: Asegúrate de que tu fuente de alimentación esté correctamente conectada, respetando la polaridad. Si usas una batería de 9V, conecta el terminal positivo a la línea positiva de la placa y el negativo a la línea negativa.
  5. Prueba tu circuito: Una vez que todo esté conectado, enciende la fuente de alimentación. Si todo está correcto, ¡tu LED debería iluminarse!

Consejos prácticos

  • Verifica las conexiones: Asegúrate de que todas las conexiones sean firmes y estén en el lugar correcto para evitar cortocircuitos.
  • Usa un multímetro: Esto te ayudará a comprobar la continuidad del circuito y la resistencia, asegurando que todo esté funcionando bien.
  • Experimenta: Prueba diferentes valores de resistencia para ver cómo afecta la intensidad de la luz del LED. Recuerda que una resistencia demasiado baja puede quemar el LED.

Dibujo del circuito

A continuación, se presenta un diagrama simple del circuito para ayudarte a visualizar tu montaje:

ComponenteConexión
LEDAnodo (+) a fuente de alimentación, cátodo (-) a tierra
ResistenciaEntre el anodo del LED y la fuente de alimentación
Fuente de alimentaciónPositivo a la línea positiva, negativo a la línea negativa

Con esta guía, ya estás listo para montar tu primer circuito LED. A medida que te familiarices con los componentes y su funcionamiento, podrás avanzar a proyectos más complejos y emocionantes en el mundo de la electrónica. ¡Diviértete experimentando!

Errores comunes al trabajar con LEDs y cómo evitarlos

Trabajar con LEDs y resistencias puede ser un proceso emocionante, pero también puede estar lleno de trampas si no se tiene la información adecuada. Aquí te presentamos algunos de los errores más comunes que cometen los principiantes y cómo evitarlos.

1. No usar la resistencia adecuada

Uno de los errores más frecuentes es omitir la resistencia o usar una de valor incorrecto. Hacer esto puede resultar en un daño permanente al LED. Recuerda que los LEDs tienen un voltaje directo (Vf) que no debe ser excedido.

Para calcular la resistencia adecuada, puedes usar la siguiente fórmula:

R = (Vs – Vf) / I

  • Vs: Voltaje de la fuente de alimentación
  • Vf: Voltaje directo del LED (normalmente entre 1.8V y 3.3V)
  • I: Corriente recomendada del LED (generalmente entre 10mA y 20mA)

2. Conectar el LED de forma incorrecta

Los LEDs tienen dos terminales: el ánodo (positivo) y el cátodo (negativo). Si conectas el LED al revés, no funcionará y podrías dañarlo. Asegúrate de verificar la polaridad antes de realizar la conexión. Un método fácil para recordar es que el ánodo suele ser más largo que el cátodo.

3. Exceder los límites de corriente

Como se mencionó anteriormente, los LEDs tienen un límite de corriente que no debe ser superado. Superar este límite puede provocar un sobrecalentamiento y, eventualmente, la quema del LED. Utiliza siempre un multímetro para verificar la corriente que circula a través del circuito.

4. Ignorar la disipación de calor

Los LEDs pueden generar calor durante su operación, especialmente en aplicaciones de alta potencia. No proporcionar una adecuada disipación de calor puede acortar la vida útil del LED. Considera el uso de un disipador de calor si trabajas con LEDs de alta potencia.

5. No planificar el circuito

Antes de comenzar a soldar o conectar componentes, es esencial tener un esquema claro del circuito. Un mal diseño puede llevar a conexiones incorrectas y daños a los componentes. Utiliza un software de simulación de circuitos para practicar y visualizar tu proyecto antes de llevarlo a cabo.

Tabla de comparación de errores comunes

ErrorConsecuenciaSolución
No usar la resistencia adecuadaDaño inmediato al LEDCalcular resistencia con fórmula
Conectar el LED de forma incorrectaEl LED no funcionaráVerificar polaridad
Exceder límites de corrienteSobrecalentamiento y quema del LEDUsar multímetro para medir corriente
Ignorar disipación de calorVida útil reducida del LEDUsar disipadores de calor
No planificar el circuitoConexiones erróneasCrear un esquema previo

Al evitar estos errores comunes y seguir buenas prácticas, estarás en el camino correcto para construir circuitos con LEDs de manera eficiente y exitosa. Recuerda siempre experimentar con precaución y divertirte en el proceso.

Preguntas frecuentes

¿Qué es un circuito con LED?

Un circuito con LED es un arreglo eléctrico que utiliza diodos emisores de luz (LED) para iluminarse, conectados a través de una resistencia para controlar la corriente.

¿Por qué es necesaria una resistencia en el circuito?

La resistencia limita la cantidad de corriente que pasa a través del LED, protegiéndolo de quemarse debido a un exceso de corriente.

¿Cómo calcular el valor de la resistencia?

El valor de la resistencia se calcula usando la Ley de Ohm: R = (V fuente – V LED) / I LED, donde V es el voltaje y I es la corriente en amperios.

¿Puedo usar diferentes colores de LED en un circuito?

Sí, pero cada color de LED tiene un voltaje y corriente específica, por lo que debes ajustar la resistencia según sea necesario.

¿Qué fuente de energía puedo utilizar?

Puedes utilizar baterías de 3V, 9V o una fuente de alimentación adecuada que no exceda el voltaje que soportan los LEDs.

Puntos clave para hacer circuitos con LEDs y resistencias

  • Componentes básicos: LED, resistencia, fuente de energía, y cables.
  • Identifica la polaridad del LED: Anodo (+) y cátodo (-).
  • Usa la Ley de Ohm para calcular resistencias.
  • Conecta los componentes en serie o paralelo según el diseño deseado.
  • Asegúrate de no exceder el voltaje máximo del LED.
  • Utiliza protoboard para pruebas antes de soldar.
  • Experimenta con diferentes configuraciones y colores de LED.
