✅ Conecta focos LED en serie o paralelo a un mismo circuito; usa un transformador si es necesario. ¡Optimiza tu iluminación y ahorra energía!
Conectar varios focos LED en una sola instalación eléctrica es un proceso relativamente sencillo que puede realizarse siguiendo algunos pasos básicos. Es importante garantizar que la instalación cumpla con las especificaciones eléctricas para evitar problemas de sobrecarga y asegurar un funcionamiento eficiente y seguro de los focos.
Existen diferentes maneras de conectar varios focos LED, ya sea en serie o en paralelo. La conexión en serie implica que los focos se conectan uno tras otro, compartiendo la misma corriente, mientras que en la conexión en paralelo, cada foco recibe la misma voltaje de la fuente de alimentación, permitiendo que funcionen de manera independiente. A continuación, exploraremos más a fondo cómo realizar ambas conexiones y qué consideraciones tener en cuenta.
1. Consideraciones previas
- Voltaje de los focos: Asegúrate de que todos los focos LED que vas a utilizar sean del mismo voltaje para evitar daños.
- Potencia total: Suma la potencia de todos los focos y asegúrate de que la capacidad del circuito eléctrico lo soporte.
- Interrupción del circuito: Considera la instalación de un interruptor o un fusible para mayor seguridad.
2. Conexión en serie
Para conectar focos LED en serie, sigue estos pasos:
- Apaga la corriente eléctrica en el lugar donde vas a trabajar.
- Conecta el terminal positivo de un foco al terminal negativo del siguiente foco.
- Conecta el primer foco a la fuente de alimentación, asegurándote de que el terminal negativo de este esté conectado al neutro y el positivo al vivo.
Nota: En este tipo de conexión, si un foco se quita o se daña, todos los focos en la serie dejarán de funcionar.
3. Conexión en paralelo
Para una instalación más fiable, puedes optar por la conexión en paralelo:
- Apaga la corriente eléctrica.
- Conecta cada foco directamente a la fuente de alimentación. Asegúrate de que todos los positivos estén conectados juntos y todos los negativos también.
- Verifica las conexiones antes de encender la corriente nuevamente.
Esta opción permite que cada foco funcione de manera independiente, lo que significa que si un foco se quita o falla, los demás seguirán funcionando sin inconvenientes.
4. Recomendaciones finales
- Utiliza siempre materiales de calidad para tus conexiones y asegúrate de que sean resistentes a la temperatura y la humedad.
- Considera utilizar un transformador si tus focos LED requieren un voltaje distinto al de la red eléctrica.
- Si tienes dudas, es recomendable consultar con un electricista profesional para evitar accidentes.
Siguiendo estos pasos y recomendaciones, podrás conectar varios focos LED en una sola instalación eléctrica de forma segura y eficiente. A continuación, continuaremos explorando otros aspectos importantes relacionados con el uso y mantenimiento de focos LED.
Consideraciones de voltaje y amperaje al conectar focos LED
Al momento de conectar varios focos LED en una sola instalación eléctrica, es fundamental prestar atención a las especificaciones de voltaje y amperaje. Esto no solo garantiza un funcionamiento óptimo, sino que también previene problemas como el sobrecalentamiento o, en el peor de los casos, daños a los dispositivos.
1. Comprendiendo el voltaje
Los focos LED generalmente operan a un voltaje de 120V o 220V dependiendo del país. Asegúrate de que la fuente de energía que planeas utilizar sea compatible con el voltaje de tus focos. Por ejemplo:
- Voltaje de 120V: Común en países como Estados Unidos y Canadá.
- Voltaje de 220V: Utilizado en la mayoría de los países europeos y en México.
2. Amperaje en la instalación
El amperaje es igualmente importante, ya que determina cuánta corriente puede manejar el circuito. Cada foco LED tiene un consumo específico de amperios, que normalmente es menor que el de las bombillas incandescentes. Por ejemplo:
| Tipo de foco | Consumo (Watts) | Amperaje (A) a 120V | Amperaje (A) a 220V |
|---|---|---|---|
| Foco LED 10W | 10 | 0.08 | 0.045 |
| Foco LED 15W | 15 | 0.12 | 0.068 |
| Foco LED 20W | 20 | 0.17 | 0.09 |
3. Calculando la carga total
Para evitar problemas de sobrecarga, es esencial calcular la carga total de todos los focos LED que planeas conectar. La fórmula básica es:
- Carga total (Watts) = Número de focos x Consumo de cada foco (Watts)
Por ejemplo, si conectas 10 focos LED de 10W, la carga total será:
- Carga total = 10 x 10W = 100W
Si la capacidad de tu circuito es de 15 amperios a 120V, verifica que la carga total no exceda la capacidad máxima del circuito.
4. Consejos prácticos
- Utiliza cables adecuados: Asegúrate de que los cables que uses puedan soportar la carga total de los focos.
- Instala un interruptor de seguridad: Considera añadir un fusible o un interruptor automático para proteger el circuito.
- Consulta a un profesional: Si no estás seguro de cómo hacer las conexiones, es recomendable contactar a un electricista calificado.
Recuerda siempre seguir las normativas locales de electricidad y seguridad al realizar cualquier instalación eléctrica.
Esquemas de conexión en serie y paralelo para focos LED
La forma en la que conectas tus focos LED puede influir en su rendimiento y en la eficiencia energética de tu instalación. A continuación, exploraremos los dos esquemas más comunes: la conexión en serie y la conexión en paralelo.

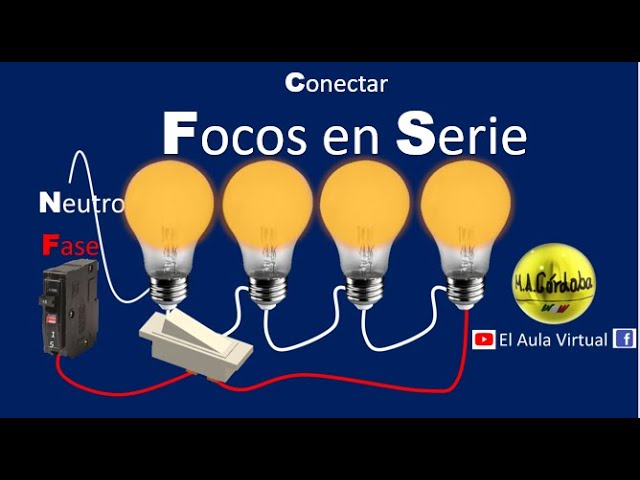

Conexión en serie
En una conexión en serie, los focos se conectan uno tras otro en una única trayectoria eléctrica. Esto significa que la corriente fluye a través de cada foco en secuencia. A continuación, se presentan algunas características y consideraciones de este método:
- Ventajas:
- Utiliza menos cableado, lo que puede resultar en un ahorro de materiales.
- Puede ser más fácil de conectar en espacios reducidos.
- Desventajas:
- Si un foco se quita o se quema, todos los focos en la serie dejarán de funcionar.
- La tensión se divide entre los focos, lo que puede resultar en un brillo menor del esperado.
Ejemplo de conexión en serie
Imagina que tienes tres focos LED de 12V conectados en serie a una fuente de alimentación de 36V. Cada foco recibe 12V, y si uno se apaga, los demás también dejarán de funcionar. Esto puede ser útil en aplicaciones donde la reducción de voltaje es necesaria.
Conexión en paralelo
La conexión en paralelo permite que cada foco tenga su propia ruta de corriente, lo que significa que todos pueden funcionar independientemente. Aquí están las características más destacadas:
- Ventajas:
- Si un foco falla, los demás continúan funcionando sin interrupciones.
- Cada foco recibe la misma tensión, lo que asegura un brillo uniforme.
- Desventajas:
- Requiere más cableado, lo que puede aumentar el costo de materiales.
- Si la corriente total es muy alta, se puede sobrecargar el circuito.
Ejemplo de conexión en paralelo
Considera que tienes tres focos LED de 12V conectados a una fuente de 12V. Cada foco recibe la tensión completa de 12V, lo que garantiza que todos brillen con la misma intensidad. Si uno de los focos se quita o se quema, los otros continuarán iluminando.
Comparación de esquemas de conexión
| Característica | Conexión en serie | Conexión en paralelo |
|---|---|---|
| Dependencia de focos | Si uno falla, todos fallan | Funciona independientemente |
| Voltaje por foco | Se divide entre los focos | Cada foco recibe el mismo voltaje |
| Costo de instalación | Menos cableado | Más cableado |
Elegir entre una conexión en serie o en paralelo depende de tus necesidades específicas y el diseño de tu instalación. Es importante considerar las ventajas y desventajas de cada método para garantizar un funcionamiento óptimo de tus focos LED.
Preguntas frecuentes
¿Es seguro conectar varios focos LED en una sola instalación?
Sí, siempre y cuando la instalación eléctrica esté bien dimensionada y los focos no excedan la capacidad del circuito.
¿Cuántos focos LED puedo conectar en paralelo?
Depende de la potencia total que soporte el circuito. Generalmente, se pueden conectar varios si la suma de sus wattajes no excede el límite del circuito.
¿Qué tipo de cable necesito para conectar focos LED?
Se recomienda usar cable de cobre de calibre adecuado, como 14 o 16 AWG, dependiendo de la carga total.
¿Puedo usar un regulador de voltaje con focos LED?
Sí, pero asegúrate de que el regulador sea compatible con focos LED para evitar parpadeos o daños.
¿Es necesario un interruptor para cada foco?
No es necesario. Puedes usar un solo interruptor para controlar varios focos en la misma línea.
¿Qué precauciones debo tomar al instalar focos LED?
Desconecta la corriente antes de realizar la instalación y verifica que los focos y conectores sean adecuados para el voltaje de tu instalación.
Puntos clave sobre la conexión de focos LED
- Verifica la capacidad del circuito eléctrico.
- Usa cables de calibre adecuado.
- Conecta los focos en paralelo para mayor flexibilidad.
- Asegúrate de que los focos sean compatibles con reguladores si los usas.
- Utiliza conexiones seguras y adecuadas para evitar cortocircuitos.
- Realiza la instalación siempre con la electricidad desconectada.
- Considera el uso de interruptores para controlar grupos de focos.
- Revisa las especificaciones del fabricante para cada foco LED.
