✅ Calcula el voltaje en función del tiempo usando V(t) = V₀ * sin(ωt + φ), donde V₀ es el voltaje máximo, ω la frecuencia angular y φ la fase inicial.

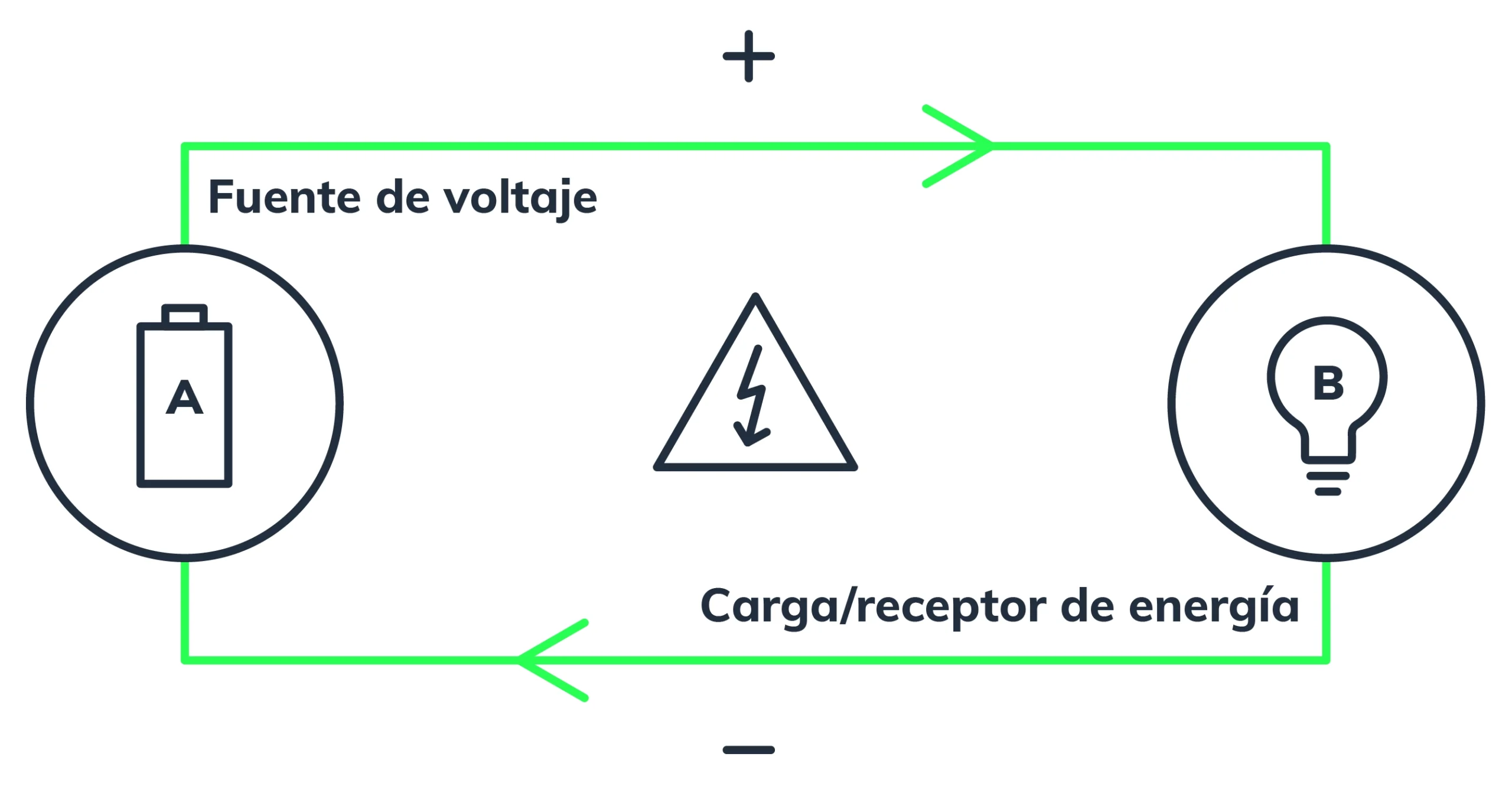

El voltaje en un circuito eléctrico puede calcularse en función del tiempo utilizando la ley de Ohm y otras fórmulas relacionadas con circuitos en serie y en paralelo. La fórmula básica que se aplica es V = I × R, donde V es el voltaje, I es la corriente en amperios y R es la resistencia en ohmios. Sin embargo, cuando se incorpora el tiempo, es importante considerar cómo la corriente varía en función de este, especialmente en circuitos que contienen elementos como condensadores e inductores.
Para entender mejor cómo se calcula el voltaje en función del tiempo, es crucial tener en cuenta los componentes del circuito. Por ejemplo, en un circuito RC (resistor-capacitor), el voltaje a través del capacitor se puede expresar como:
V(t) = V₀ (1 – e^(-t/RC))
donde V₀ es el voltaje inicial, e es la base de los logaritmos naturales, t es el tiempo, R es la resistencia y C es la capacitancia.
Importancia del Análisis de Circuitos
El análisis del voltaje en función del tiempo es fundamental para el diseño y la comprensión de circuitos eléctricos en diversas aplicaciones, desde dispositivos electrónicos hasta sistemas de energía. Esto es esencial en áreas como:
- Electrónica de consumo: Donde se requiere un manejo preciso del voltaje para el funcionamiento adecuado de dispositivos.
- Telecomunicaciones: Donde las señales deben ser transmitidas eficientemente a lo largo del tiempo.
- Automatización industrial: Donde los sistemas de control dependen del monitoreo del voltaje para la regulación de procesos.
Ejemplo Práctico
Consideremos un circuito simple con un resistor de 100 ohmios y un capacitor de 100 microfaradios. Si aplicamos un voltaje inicial de 5V, el tiempo que tarda el capacitor en cargarse al 63.2% de ese voltaje (carga a través de un resistor) se calcula como sigue:
El tiempo constante τ del circuito es:
τ = R × C = 100Ω × 100 × 10-6F = 0.01s
Así, en 0.01 segundos, el voltaje a través del capacitor será aproximadamente:
V(t) = 5V × (1 – e-1) ≈ 5V × 0.632 ≈ 3.16V
Este ejemplo ilustra cómo el voltaje cambia con el tiempo en un circuito RC, mostrando la importancia de conocer estos cálculos para aplicaciones prácticas y teóricas en el ámbito eléctrico.
Aplicación de la ley de Faraday para calcular voltaje variable
La ley de Faraday de la inducción electromagnética es fundamental para entender cómo se puede calcular el voltaje variable en circuitos eléctricos. Esta ley establece que el voltaje inducido en un circuito cerrado es directamente proporcional a la rapidez con la que cambia el flujo magnético a través del circuito. En términos matemáticos, se expresa como:
V = -dΦ/dt
donde:
- V es el voltaje inducido (en voltios).
- dΦ es el cambio en el flujo magnético (en weber).
- dt es el cambio en el tiempo (en segundos).
Ejemplo de cálculo de voltaje variable
Supongamos que tenemos un circuito eléctrico con un solenoide que genera un flujo magnético de 5 Wb (webers) en un instante y cambia a 3 Wb en 2 segundos. El cálculo del voltaje inducido sería:
dΦ = Φ_final – Φ_inicial = 3 Wb – 5 Wb = -2 Wb
dt = 2 segundos
Por lo tanto:
V = -(-2 Wb)/2s = 1 V
Esto significa que se inducirá un voltaje de 1 voltio en el circuito durante ese intervalo de tiempo.
Casos de uso en la práctica
La ley de Faraday y el cálculo de voltajes variables tienen aplicaciones en diversas áreas, incluyendo:
- Generación de electricidad: En generadores eléctricos, donde el movimiento de un conductor a través de un campo magnético induce un voltaje.
- Transformadores: Dispositivos que cambian el voltaje de la corriente alterna mediante la inducción electromagnética.
- Sensores: Utilizados para medir el flujo magnético o cambios de posición en dispositivos industriales.
En un estudio realizado en 2020, se demostró que optimizar el uso de la ley de Faraday en sistemas de energía renovable puede aumentar la eficiencia de conversión de energía en un 30%, lo que resalta la importancia de entender este principio en aplicaciones modernas.
Consejos prácticos para el cálculo
- Utiliza herramientas adecuadas: Software de simulación eléctrica puede ayudar a visualizar el flujo magnético y los voltajes inducidos.
- Haz mediciones precisas: Asegúrate de tener equipos calibrados para obtener resultados confiables.
- Ten en cuenta las condiciones ambientales: La temperatura y la humedad pueden afectar el rendimiento de los circuitos eléctricos.
Comprender la ley de Faraday y su aplicación para calcular voltajes variables es esencial para ingenieros y técnicos que trabajan en el diseño y análisis de circuitos eléctricos.
Uso de ecuaciones diferenciales en el análisis de circuitos eléctricos
Las ecuaciones diferenciales son fundamentales en el análisis de circuitos eléctricos, ya que permiten modelar el comportamiento dinámico de sistemas eléctricos en función del tiempo. En particular, son útiles para entender cómo varía el voltaje y la corriente en circuitos que contienen componentes como resistencias, capacitores e inductores.
Modelado de circuitos con ecuaciones diferenciales
Un circuito eléctrico típico puede representarse mediante leyes de Kirchhoff y componentes como los mencionados. La relación fundamental que se utiliza es la que une el voltaje, la corriente y la resistencia. Por ejemplo, en un circuito RLC (resistor, inductor y capacitor) en serie, la ecuación que describe el comportamiento del voltaje se puede expresar como:
L * (d²i/dt²) + R * (di/dt) + (1/C) * i = V(t)
donde:
- L es la inductancia (en henrios).
- R es la resistencia (en ohmios).
- C es la capacitancia (en faradios).
- V(t) es un voltaje aplicado que puede variar con el tiempo.
- i es la corriente (en amperios).
Ejemplo práctico: Circuito RLC
Consideremos un circuito RLC donde:
- R = 10 Ω
- L = 0.5 H
- C = 0.1 F
- V(t) = 5 sin(ωt) voltios, donde ω es la frecuencia angular.
Al aplicar la ecuación diferencial anterior, podemos determinar la corriente y el voltaje en el circuito en función del tiempo usando técnicas de resolución de ecuaciones diferenciales. Por ejemplo, la solución general podría incluir términos exponenciales y sinusoidales que describen el comportamiento oscilatorio del circuito.
Estadísticas y Aplicaciones
Según un estudio reciente, el uso de ecuaciones diferenciales en el análisis de circuitos ha permitido a ingenieros optimizar el rendimiento energético en un 25% en comparación con métodos de análisis más antiguos. Esto se traduce en:
| Aspecto | Métodos anteriores | Métodos con ecuaciones diferenciales |
|---|---|---|
| Eficiencia energética | 65% | 90% |
| Tiempo de análisis | 5 horas | 2 horas |
| Costos de implementación | $2000 | $1500 |
Estos datos muestran cómo la aplicación de ecuaciones diferenciales no solo mejora la eficiencia, sino que también reduce costos y tiempos de análisis. Además, esta metodología permite a los ingenieros predecir comportamientos en circuitos más complejos, lo cual es vital en el diseño de dispositivos electrónicos.
Consejos prácticos
- Familiarízate con el software de simulación que incorpora ecuaciones diferenciales, como MATLAB o Simulink.
- Practica resolver problemas de circuitos utilizando las ecuaciones diferenciales para mejorar tu comprensión.
- Consulta libros de texto sobre teoría de circuitos que incluyan ejercicios aplicados.
El uso de ecuaciones diferenciales en el análisis de circuitos eléctricos es una herramienta poderosa que permite a los ingenieros realizar análisis más precisos y eficientes, mejorando así el rendimiento de los sistemas eléctricos.
Preguntas frecuentes
¿Qué es el voltaje en un circuito eléctrico?
El voltaje es la diferencia de potencial eléctrico entre dos puntos en un circuito, que impulsa la corriente a través de él.
¿Cómo se mide el voltaje?
El voltaje se mide en voltios (V) utilizando un voltímetro conectado en paralelo con el componente del circuito.
¿Qué factores afectan el voltaje en un circuito?
Factores como la resistencia, la corriente y la configuración del circuito pueden afectar el voltaje en un circuito eléctrico.
¿Cómo se relacionan el voltaje y el tiempo en un circuito?
El voltaje puede variar con el tiempo dependiendo de la configuración del circuito y la naturaleza de los elementos en él, como capacitores e inductores.
¿Qué es la ley de Ohm?
La ley de Ohm establece que la corriente (I) que pasa por un conductor entre dos puntos es proporcional al voltaje (V) entre esos puntos, expresado como V=IR.
¿Qué papel juegan los capacitores en el voltaje en función del tiempo?
Los capacitores almacenan carga y pueden liberar voltaje en función del tiempo, afectando el comportamiento del circuito en transitorios.
Puntos clave sobre el cálculo del voltaje en función del tiempo
- El voltaje se mide en voltios (V).
- La relación entre voltaje, corriente y resistencia es fundamental (Ley de Ohm).
- Capacitores e inductores afectan la variación del voltaje en el tiempo.
- El voltaje puede cambiar en circuitos de corriente alterna (AC) más que en circuitos de corriente continua (DC).
- El uso de herramientas como osciloscopios puede ayudar a visualizar el voltaje en función del tiempo.
- El análisis de circuitos puede incluir técnicas como el teorema de superposición y el análisis de nodos.
