✅ Explora ejercicios resueltos de amplificadores operacionales ideales, como sumadores, restadores e integradores, para dominar el análisis de circuitos básicos.

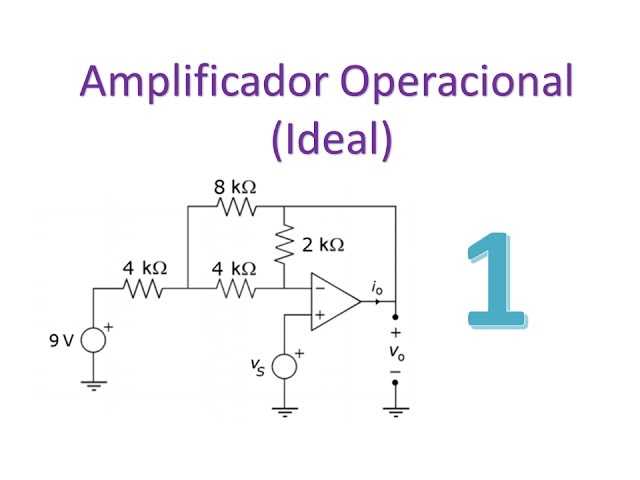

Los amplificadores operacionales ideales son componentes fundamentales en la electrónica moderna, utilizados en una variedad de aplicaciones, desde circuitos de amplificación hasta integradores y comparadores. A continuación, se presentan algunos ejercicios resueltos que ilustran el uso de amplificadores operacionales ideales en diferentes configuraciones.
Ejercicio 1: Amplificador Inversor
Considera un circuito amplificador inversor con un amplificador operacional ideal. Supongamos que la resistencia de entrada (R1) es de 10 kΩ y la resistencia de retroalimentación (R2) es de 100 kΩ. Si se aplica una señal de entrada (Vin) de 2 V, ¿cuál será la señal de salida (Vout)?
Usamos la fórmula del amplificador inversor:
Vout = - (R2/R1) * VinReemplazamos los valores:
Vout = - (100 kΩ / 10 kΩ) * 2 V = -10 * 2 V = -20 VPor lo tanto, la salida del amplificador inversor será de -20 V.
Ejercicio 2: Amplificador No Inversor
Considerando un amplificador no inversor con las mismas resistencias, R1 = 10 kΩ y R2 = 100 kΩ, y una señal de entrada de 2 V, calculemos Vout.
La fórmula del amplificador no inversor es:
Vout = (1 + R2/R1) * VinReemplazamos los valores:
Vout = (1 + 100 kΩ / 10 kΩ) * 2 V = (1 + 10) * 2 V = 11 * 2 V = 22 VAsí que la salida del amplificador no inversor será de 22 V.
Ejercicio 3: Comparador de Voltaje
En este ejercicio, consideremos un comparador de voltaje donde se aplican dos tensiones, V+ = 3 V y V- = 2 V. ¿Cuál será la salida del comparador?
Para un comparador, si V+ > V-, entonces Vout = Vcc (saturación positiva), y si V+ < V-, entonces Vout = -Vcc (saturación negativa). En este caso:
3 V > 2 V => Vout = VccSi asumimos que Vcc es de +15 V, entonces:
Vout = +15 VEsto nos indica que el comparador está en estado alto.
Ejercicio 4: Integrador
Finalmente, consideremos un circuito integrador donde se aplica una señal de entrada de 1 V a través de una resistencia de 10 kΩ y un condensador de 1 μF. ¿Cuál será la salida después de 1 segundo?
La salida de un integrador se calcula con:
Vout(t) = - (1/(RC)) * ∫Vin dtDonde R = 10 kΩ y C = 1 μF:
Vout(1s) = - (1/(10 kΩ * 1 μF)) * (1 V * 1 s) = - (1/0.01) * 1 = -100 VEsto indica que la salida del integrador será -100 V después de 1 segundo.
Estos ejercicios son solo algunos ejemplos de cómo se pueden aplicar los amplificadores operacionales ideales en diferentes configuraciones. En el siguiente artículo, exploraremos más a fondo las aplicaciones prácticas y las características de estos cruciales componentes electrónicos.
Análisis detallado de un amplificador inversor ideal con ejemplos prácticos
El amplificador inversor ideal es uno de los circuitos más fundamentales en el campo de la electrónica. Su principal característica es que produce una señal de salida que es inversamente proporcional a la señal de entrada. Esto significa que si la entrada es positiva, la salida será negativa y viceversa.
Configuración del Circuito
Un amplificador inversor ideal se configura utilizando un amplificador operacional (op-amp) con una resistencia de entrada ((R_{in})) y una resistencia de retroalimentación ((R_f)). La configuración básica se ve de la siguiente manera:
- La señal de entrada se aplica a la resistencia de entrada (R_{in}).
- La resistencia de retroalimentación (R_f) conecta la salida del amplificador a la entrada inversora.
Fórmula de Ganancia
La ganancia del amplificador inversor se calcula utilizando la fórmula:
Ganancia (A) = -(frac{R_f}{R_{in}})
Ejemplo Práctico
Consideremos un ejemplo donde (R_{in} = 1kOmega) y (R_f = 10kOmega). Usando la fórmula de ganancia, tenemos:
Ganancia (A) = -(frac{10kOmega}{1kOmega}) = -10
Esto significa que si se aplica una señal de entrada de (1V), la salida será:
Salida = Ganancia x Entrada = -10 x 1V = -10V
Tabla de Ejemplo de Ganancia
| Rin (kΩ) | Rf (kΩ) | Ganancia (A) |
|---|---|---|
| 1 | 10 | -10 |
| 2 | 5 | -2.5 |
| 1 | 1 | -1 |
Casos de Uso
Los amplificadores inversores ideales se utilizan en diversas aplicaciones, tales como:
- Filtros Activos: Se utilizan en el diseño de filtros para eliminar ruidos en señales.
- Modificación de Señales: Son útiles para adaptar niveles de voltaje a otros circuitos.
- Convertidores de Señal: Transforman señales analógicas a formatos adecuados para procesamiento.
Consejos Prácticos
Al trabajar con amplificadores inversores ideales, considera lo siguiente:
- Asegúrate de que el amplificador operacional esté en su rango de operación para evitar saturaciones.
- Utiliza resistencias de alta precisión para mantener la exactitud en la ganancia.
- Revisa la alimentación del amplificador para que sea adecuada, ya que esto afecta el rendimiento.
El análisis de amplificadores inversores es esencial en la electrónica moderna y permite entender mejor cómo manipular y controlar señales eléctricas de manera efectiva.
Resolución paso a paso de circuitos con amplificadores no inversores ideales
Los amplificadores operacionales ideales son fundamentales en el análisis de circuitos electrónicos, especialmente en configuraciones no inversoras. En esta sección, se presentará un ejercicio resuelto de forma detallada, para que puedas aplicar este conocimiento en tus proyectos. Vamos a ver cómo se puede determinar la ganancia y el voltaje de salida de un amplificador no inversor.
Ejemplo práctico: Amplificador no inversor
Consideremos un circuito en el que un amplificador operacional se configura como un amplificador no inversor. Supongamos que tenemos los siguientes valores:
- Resistencia R1: 10 kΩ
- Resistencia R2: 40 kΩ
- Voltaje de entrada (Vin): 1 V
La ganancia (Av) de un amplificador no inversor se calcula con la siguiente fórmula:
Av = 1 + (R2/R1)
Ahora, sustituimos los valores de las resistencias:
Av = 1 + (40 kΩ / 10 kΩ) = 1 + 4 = 5Esto significa que el voltaje de salida (Vout) se puede calcular utilizando la siguiente relación:
Vout = Av * Vin
Vout = 5 * 1 V = 5 VPor lo tanto, el voltaje de salida en este circuito es de 5 V.
Verificación de la respuesta
Para verificar nuestra solución, podemos hacer un análisis adicional considerando las características del amplificador. Un amplificador operacional ideal tiene un impedancia de entrada infinita y una impedancia de salida cero, lo que significa que no afectará el circuito que está conectado a su entrada. Esto asegura que el voltaje de entrada se mantenga sin cambios y que la ganancia se aplique adecuadamente.
Consideraciones prácticas
- Es importante utilizar componentes de alta calidad para evitar ruido y distorsiones en la señal.
- Siempre verifica las especificaciones del amplificador operacional que estés utilizando, ya que las características pueden variar.
- Realiza pruebas con diferentes valores de resistencias para entender cómo afecta la ganancia y el voltaje de salida.
Tabla de Ganancias
| R1 (kΩ) | R2 (kΩ) | Ganancia (Av) |
|---|---|---|
| 10 | 40 | 5 |
| 15 | 30 | 3 |
| 20 | 60 | 4 |
Este es un simple ejemplo de cómo se puede abordar la resolución de circuitos con amplificadores no inversores ideales. A medida que continúes explorando este tema, encontrarás aplicaciones más complejas que involucran múltiples etapas de amplificación y otros componentes.
Preguntas frecuentes
¿Qué es un amplificador operacional ideal?
Un amplificador operacional ideal es un dispositivo electrónico que tiene una ganancia infinita, alta impedancia de entrada y baja impedancia de salida.
¿Cómo se analiza un circuito con amplificadores operacionales?
Se utilizan principios como la regla de la suma y la diferencia, y se asume que la corriente de entrada es cero en condiciones ideales.
¿Qué aplicaciones tienen los amplificadores operacionales?
Se utilizan en filtros, amplificadores, comparadores, integradores y circuitos de retroalimentación, entre otros.
¿Cuáles son las características de un amplificador operacional ideal?
Las características incluyen ganancia infinita, ancho de banda infinito, y no hay voltaje de offset.
¿Qué es la retroalimentación en amplificadores operacionales?
Es el proceso de redirigir parte de la salida a la entrada del amplificador para controlar su ganancia y estabilidad.
¿Qué ejemplos de ejercicios resueltos existen?
Ejercicios que involucran sumadores, restadores y filtros activos son comunes para entender el funcionamiento de amplificadores operacionales.
| Punto Clave | Descripción |
|---|---|
| Ganancia Infinita | Los amplificadores operacionales ideales tienen una ganancia extremadamente alta. |
| Alta Impedancia de Entrada | Esto significa que no extraen corriente de la señal de entrada. |
| Baja Impedancia de Salida | Permite que el amplificador entregue corriente a la carga sin perder voltaje. |
| Voltaje de Offset Cero | El voltaje de salida es cero cuando la entrada es cero. |
| Ejercicios de Circuitos | Involucran el diseño y análisis de sumadores, restadores y filtros. |
| Retroalimentación Negativa | Mejora la estabilidad y precisión del amplificador al reducir la ganancia efectiva. |
